グローバルシャッターMIPI高速度カメラ(モノクロ) Basic版 [RTCL-P3S7-MIPI-V2-M-BASIC] / Global Shutter MIPI High-Speed Camera (Monochrome)
JPY55,000(USD347.86)
International shipping available

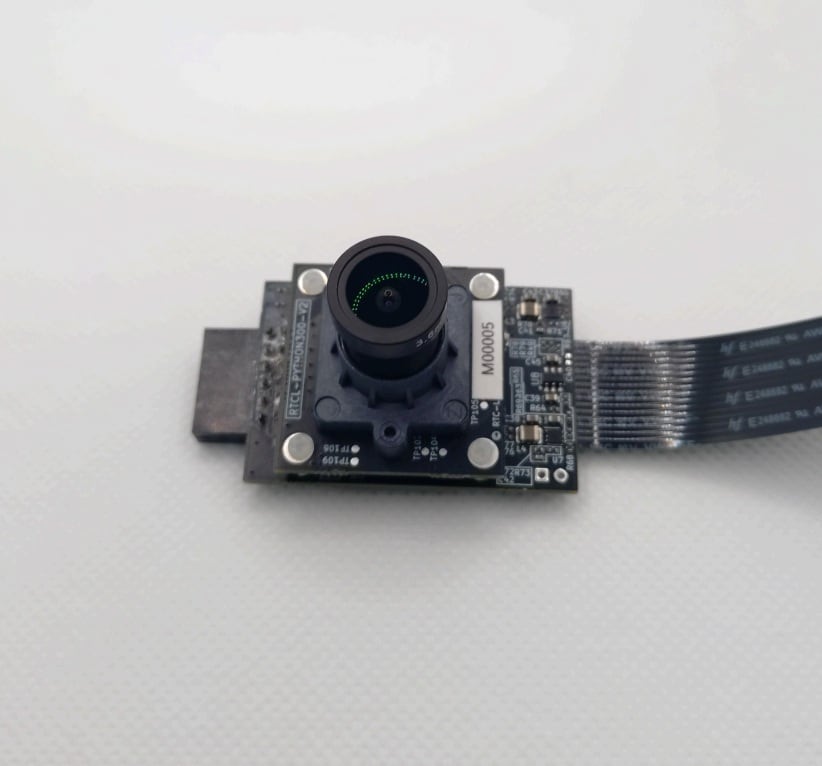

オンセミ社PYTHON300 と AMD社 Spartan-7 FPGA を搭載したオープンハードウェアのグローバルシャッターMIPIカメラモジュールです。
すぐに使える組み立て済み、ROM書き込み済みの状態で発送いたします。
＜構成要素＞
・電子基板(イメージセンサ子基板＋FPGA親基板のセット)
・ネジ/スペーサ類
・M12レンズホルダー
・M12レンズ
・フレキケーブル
・PMODコネクタ実装済み
※ 各パーツの細かい仕様は予告なく変更する場合がございます
本製品はモノクロ版イメージセンサ(NOIP1SN0300A-QTI)を実装しております。
https://www.onsemi.jp/products/sensors/image-sensors/python300
FPGAには AMD社の Spartan-7 (XC7S6-2FTGB196C)を実装しております。
https://www.amd.com/ja/products/adaptive-socs-and-fpgas/fpga/spartan-7.html
本製品向けのソフトウェアは、個人／学術機関／非営利団体での利用、または小規模企業(従業員数100人未満もしくは総売上高100万ドル未満)での利用について無償で利用可能です。
https://github.com/ryuz/rtcl-designs
該当しない企業の方は PRO版をお買い求めください。
Raspberry PI 互換の 15ピンMIPI コネクタを備えており、同コネクタを備えた多数のFPGAボードで高速度撮影可能なカメラモジュールを用いた研究開発が行えます。
当方では AMD社 の KV260 や Digilent社の ZYBO などで動作確認をしております。
動作例や動画などはの詳細は下記のページをご参照ください。
https://rtc-lab.com/products/rtcl-cam-p3s7-mipi/
設計データは下記に公開しております。
https://github.com/ryuz/rtcl-p3s7-mipi-pcb
本製品は大学等の研究室や個人のホビー目的での利用などを想定した評価基板として販売しております。
領収書等が必要な方はPayPalなどの支払い証明のできる決済方法で代替をお願いいたします。請求書処理をご希望の場合は個別ご相談ください。
また当方インボイス対応しておりませんのでご了承ください。
ご意見お問い合わせは下記フォームなどからお願いいたします。
https://rtc-lab.com/contact/
Global Shutter MIPI High-Speed Camera (Monochrome) Basic Version [RTCL-P3S7-MIPI-V2-M-BASIC]
This is an open-hardware global shutter MIPI camera module equipped with onsemi's PYTHON 300 and AMD's Spartan-7 FPGA.
It is shipped fully assembled and pre-programmed with ROM, ready to use out of the box.
Package Contents:

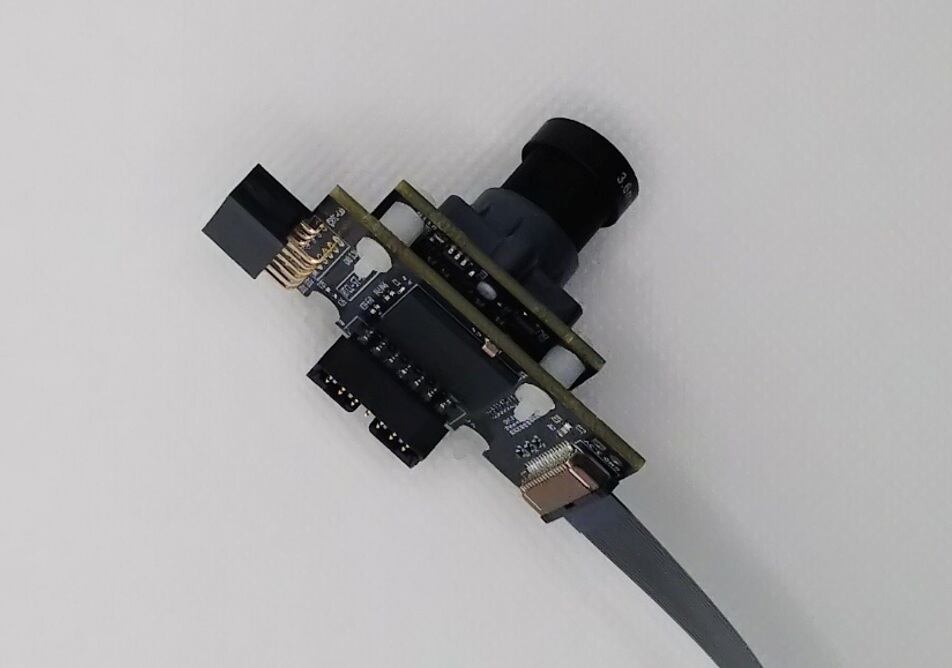

- Electronic Circuit Boards (Image sensor daughterboard + FPGA motherboard)
- Screws and Standoffs
- M12 Lens Holder
- M12 Lens
- Flexible Flat Cable (FFC)
PMOD Connector Pre-mounted
* Detailed specifications of individual parts are subject to change without notice.
This product comes with a monochrome image sensor (NOIP1SN0300A-QTI).
https://www.onsemi.jp/products/sensors/image-sensors/python300
Please note that an IR cut filter is not included.
The FPGA is an AMD Spartan-7 (XC7S6-2FTGB196C).
https://www.amd.com/ja/products/adaptive-socs-and-fpgas/fpga/spartan-7.html
The software for this product is free for personal, academic, and non-profit use, as well as for small businesses (fewer than 100 employees or under $1M in gross revenue).
https://github.com/ryuz/rtcl-designs
Commercial organizations that do not meet these criteria, please purchase the PRO version.
Equipped with a Raspberry Pi-compatible 15-pin MIPI connector, it enables R&D using high-speed camera modules on various FPGA boards with the same connector.

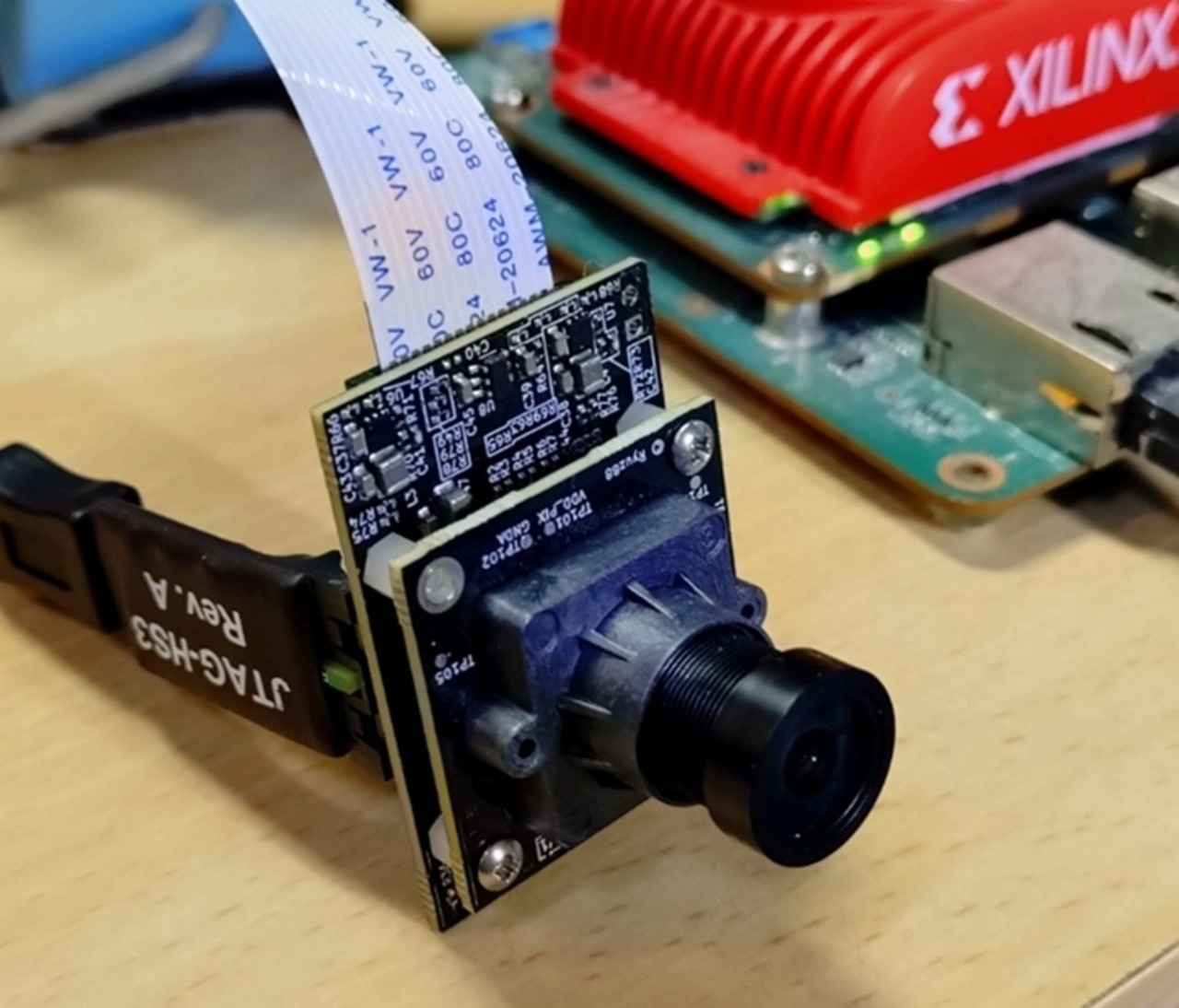

We have verified operation on boards such as AMD's KV260 and Digilent's ZYBO.
For operational examples and videos, please refer to the following page:
https://rtc-lab.com/products/rtcl-cam-p3s7-mipi/
Design data is publicly available here:
https://github.com/ryuz/rtcl-p3s7-mipi-pcb
This product is sold as an evaluation board intended for research labs, university projects, and personal hobbyist use.
If you require a receipt, please use payment proof from services like PayPal as an alternative. If you prefer invoice-based processing, please contact us individually.
For feedback and inquiries, please reach out via the contact form below:
https://rtc-lab.com/contact/
